Tehonmuuntajat ovat yksi yleisimmistä ja tärkeimmistä elektronisista komponenteista, mutta sarjaan ja voimamuuntajien rinnakkaiskäyttöön on vähän esittelyä sähköisissä julkaisuissa. Tässä on lyhyt johdanto sarjaan ja voimamuuntajien rinnakkain.
Voimamuuntajat ovat samat kuin yleiset laitteet. Hätätyössä useita muuntajia voidaan käyttää sarjoissa ja rinnakkain tietyissä olosuhteissa. Esimerkiksi kaupallisesti saatavat voimanmuuntajat voivat täyttää vaatimukset kokonaan. Kun muuntajan teho täyttää vaatimukset, mutta sopivaa jännitettä ei ole, kahta tai useampaa muuntajaa voidaan käyttää sarjassa; Kun jännite täyttää olosuhteet, mutta muuntajan teho ei ole riittävä, kahta tai useampaa muuntajaa voidaan käyttää rinnakkain piirin virtalähdevaatimusten täyttämiseksi. Voimamuuntaja koostuu induktorikelasta, joten se noudattaa kokonaan induktorin toimintasääntöjä. Tehonmuuntajan ensisijainen voidaan kytkeä sarjaan tai lähtöä voidaan kytkeä sarjaan ... neljä tilannetta esitellään seuraavasti.

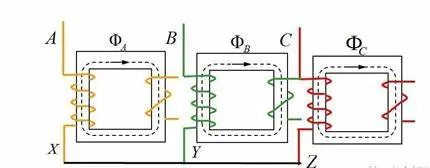

1. Tehonmuuntajien ensisijainen sarja yhteys.
Muuntajan laskentakaavassa on vakio n, jota kutsutaan käännösuhteeksi, joka on primaaristen käännösten suhde toissijaisiin käännöksiin. Ensisijainen ja toissijainen jännite on N, ja ensisijainen ja toissijainen virran suhde on 1\/n. Esimerkiksi: Kaksi muuntajaa, joiden primaari 220 V ja 18 V: n sekundaari, N on 13. Jos kahden muuntajan ensisijainen on kytketty sarjaan, yhden sekundaarin lähtöjännite laskee alle 9 V: n. Tässä tapauksessa, kun yhden muuntajan toissijainen jännite on korkeampi kuin useiden sähkölaitteiden virtalähde, sarjassa voidaan käyttää kahta tai useampia muuntajan primaaria. Jos kaksi toissijaista on kytketty sarjaan, arvoa ei ole paljon. Tässä tapauksessa niin kauan kuin yhden muuntajan tehovaatimus taataan, toissijainen lähtöjännite ei välttämättä ole sama. Sen lähtöjännite lasketaan seuraavasti: V Single=(V1 Sub + V2 Sub + ... Vn Sub) \/ Vn.
14. Toissijainen sarjan yhteysvirtamuuntajien yhteys.
Tehonmuuntajien toissijainen sarja yhteys on kahden tai useamman muuntajan yhdistelmä, kun yksi teho on täytetty, mutta toissijainen lähtöjännite ei ole tyytyväinen. Esimerkiksi, kun kahden muuntajan ensisijainen tulo on 220 V ja toissijainen lähtö on 18 V, jos haluat toimittaa 33 V: n jännitteen kuormaan, voit yhdistää kahden muuntajan toissijaisen sarjan sekundaarin. Sarjan voimamuuntajan toissijainen yhdistäminen on myös erittäin helppoa. Erilaisia toissijaisia lähtöjä voidaan käyttää myös sarjoissa niin kauan kuin yhden muuntajan teho on taattu. Ihanteellisissa olosuhteissa, kun useiden muuntajien ensisijaiset tulojännitteet ovat samat, kokonaislähtölaskentakaava on: V Total=V ensisijainen single \/ (V1 sekundaarinen + V2 sekundaarinen + ... VN sekundaarinen).
3. Muuntajan primaarin rinnakkainen yhteys.
Tämä tilanne on yleinen esimerkki elämässämme. Kauko -ohjauksen muuntaja ja päämuuntaja (virtakytkimen muuntaja) useissa vanhoissa väri -televisioissa, joilla on erilaiset virtalähteet, ovat kaikki muuntajan ensisijaisen rinnakkaisliitännät.
4. Muuntajan sekundaarin rinnakkainen yhteys.
Tehonmuuntajan sekundaarin rinnakkainen yhteys on sovellus, kun yhden muuntajan toissijainen lähtöjännite on sama, mutta yksi teho ei pysty täyttämään vaatimuksia. Sen sovellus on päällekkäin useiden muuntajien toissijaiset virrat vastaamaan kuorman tehovaatimuksia. Tehonmuuntajan sekundaarin rinnakkainen yhteys voi tehdä lähtövoimasta useiden muuntajien voimien summan.
Tehonmuuntajan sarjaa ja rinnakkaista käyttöä ei ole jaettu lineaarisiin virtalähdepiiriin ja piireihin. Edellisissä lineaarisissa virtalähdepiirissä oli enemmän esimerkkejä sekundaarisarjan yhteydestä. Esimerkiksi TV -sarjan linjan käänteinen muuntaja käytti muuntajan toissijaisen sarjan yhteyttä. Nykypäivän suuritehoisissa kytkentävirtalähteissä toissijaista rinnakkaista yhteyttä käytetään laajemmin. Esimerkiksi satojen wattien virtalähteiden vaihtamisessa muuntajan toissijainen kytketään usein rinnakkain tehon lisäämisen suhteen. Kun käytät voimanmuuntajia sarjassa ja rinnakkain, kiinnitä huomiota seuraaviin pisteisiin:
(1) Kun voimamuuntaja on kytketty sarjaan ja rinnakkain, kiinnitä huomiota muuntajan saman nimen päätteisiin. Sarjassa käytettäessä sitä tulisi kytkeä sarjaan eikä päinvastaiseen. Samanaikaisesti käytettynä saman nimen liittimet tulisi kytkeä samanaikaisesti, muuten muuntaja palaa.
