Oletko koskaan huomannut heikkoa hehkua tai "Ghost Light" -tapahtumaa huippuluokan hotelleissa, museoissa tai teattereissa, kun valot on sammutettu? Tämä ilmiö, joka tunnetaan nimelläiltarusko, ei vain vaarantaa valaistusvaikutuksen, vaan myös herättää huolta tuotteiden laadusta ja energiatehokkuudesta. Tämä on pahamaineinen kysymys, joka liittyy perinteisiin erottelemattomiin 0-10 v himmentäviin ohjaimiin.
Mikä aiheuttaa jälkihuoneen LED -valaisimissa?
LED -kalusteet voivat tuottaa tämän hehkua loisten kapasitanssista johtuen metalli -ytimen painettujen piirilevyjen (MCPCBS), jota käytetään lämmön hajoamiseen. Erilöimättömät kuljettajat voivat muodostaa vuotovirtapolkuja kiinnittimen loiskapasitanssin läpi aiheuttaen LEDit hehkuvat heikosti, vaikka virran sammuttaminen on pois päältä.
LED-kalusteiden metallipohjakuparin verhoiltujen piirilevyjen loisten kapasitanssi
Lämmön hajoamisen parantamiseksi LED-kalusteet käyttävät tyypillisesti metallipohjakuparin verhoiltua piirilevyä. Tämä rakenne, joka koostuu piirikerroksesta (kuparikalvosta), eristyskerroksesta ja metallisesta pohjakerroksesta, on tyypillinen litteä kondensaattorin rakenne. Seurauksena on, että loisten kapasitanssi on väistämättä läsnä ottelussa.
Vuoto nykyinen polun skenaariot
Vuotovirtapolku muodostuu seuraavissa kolmessa skenaariossa:

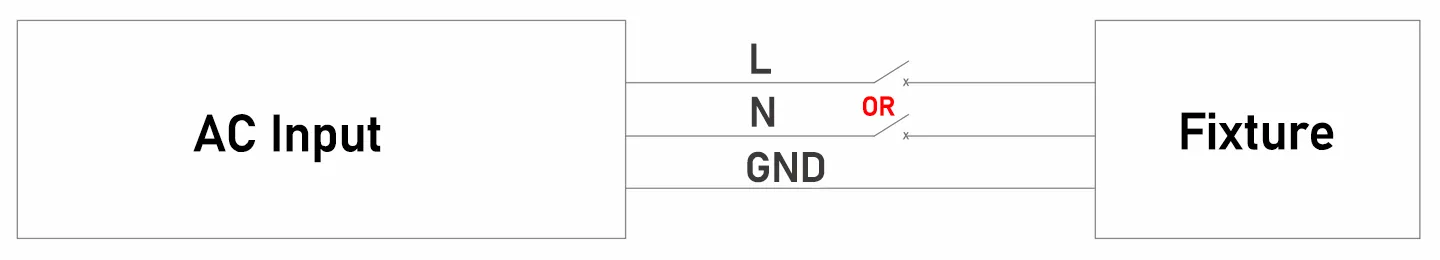

Yksivaiheinen vaihtovirta LED-kalusteille:Kun valo sammutetaan kytkimellä, jos vain neutraalia johtoa ohjataan tai jos elävää johtoa ohjataan, mutta neutraalilanka kantaa edelleen virtaa, vuotovirtavirrat.

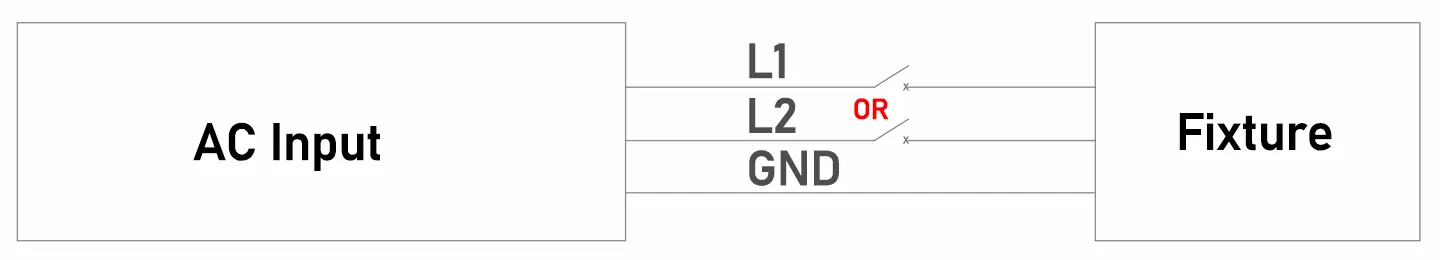

Kaksivaiheinen vaihtovirta LED-kalusteille:Joissakin sovelluksissa vaihtovirtatulo on peräisin kahdesta kolmivaiheisen järjestelmän elävästä johdosta, ja kun kytkin hallitsee vain yhtä elävästä johdosta, vuotovirtapolku voi muodostua.

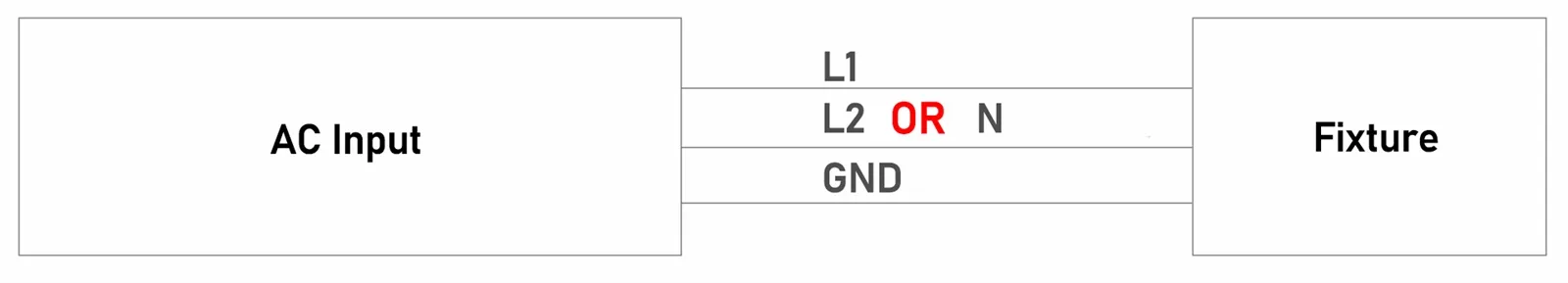

Valmiustila tai himmennetty osavaltiosta:Kun kiinnitys on kytketty vaihtovirtasyöttölinjaan, mutta on valmiustilassa tai himmennettynä tilassa.
Näissä skenaarioissa vaihtovirtatulo voi luoda vuotovirran polun loiskapasitanssin läpi LED-kiinnittimen metallipohjaisen kuparin verhottuun piirilevyyn.
Matala elektroluminesoiva virta LED -siruissa
Valaistussovelluksissa LED -sirujen tyypillinen toimintavirta on yli 20 mA. Kuitenkin tummemmissa ympäristöissä LED-sirun läpi kulkeva mikroampere-tason virta voi kuitenkin tuottaa näkyvän heikon valon.
Edellytykset jälkihuonen muodostumiselle: loiskapasitanssi, sähköpolkut ja matala elektroluminesoiva virta
Edellä mainitussa kolmessa skenaariossa heikko vuotovirta, mikroamperialueella, voi kulkea LED -sirun läpi. Tämä virta ei aiheuta turvallisuusriskiä, mutta riittää aiheuttamaan LED: n säteilyyn valoa, mikä johtaa jälkihuoneen.

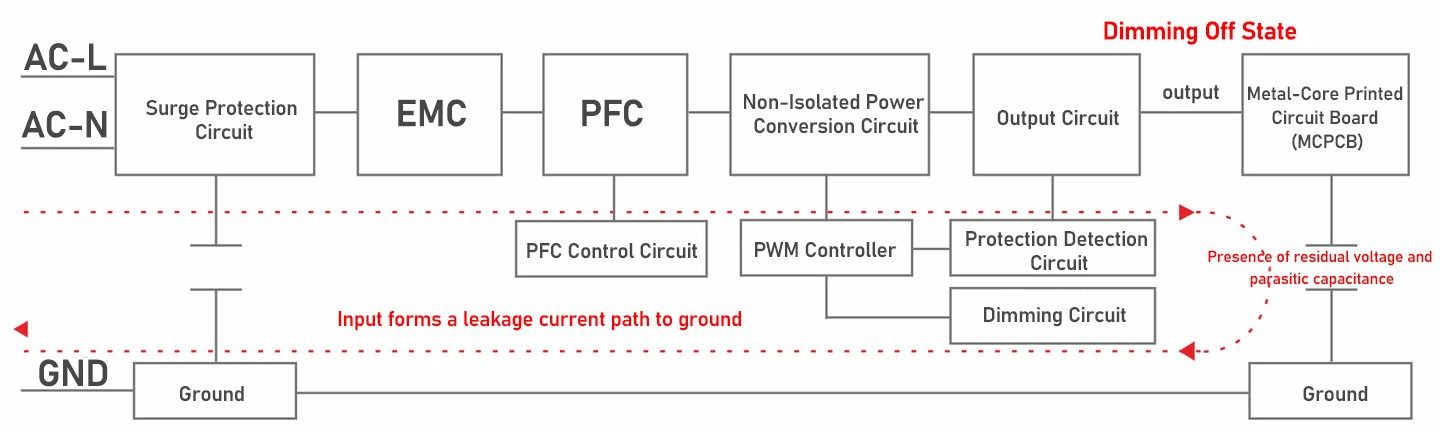

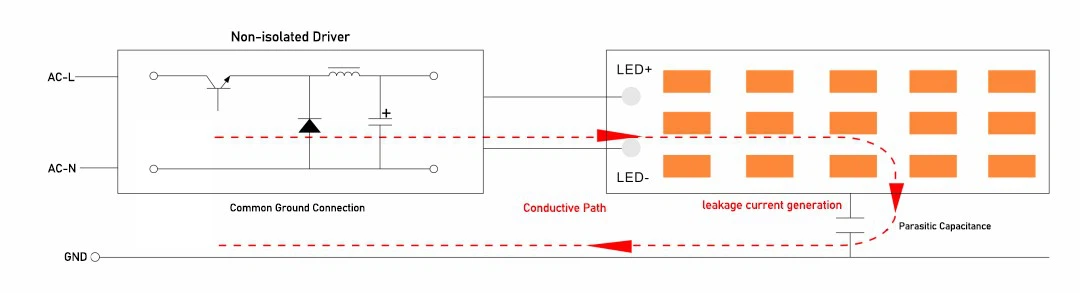

Jälkimekanismi eristämättömien ohjaimien mekanismi voidaan havainnollistaa alla olevan kaavion mukaisesti.
Ratkaisumme:Erilöimätön 0-10 v himmennettävä ohjain ilman jälkihlovia
✅ Kaksi jännitetuloa: 120-277 V tai 200-480 VAC, mukautettavissa globaaliin sähköverkkoympäristöön.
✅ Tarkka vakiovirran lähtö: 150-200 vdc, varmistaen vakaan LED -valonlähtö.
✅ 0-10 v himmentää: Välkkymätön himmennys, visuaalisen mukavuuden parantaminen.
✅ 12 V: n lisävirtalähde: Yhteensopiva älykkäiden valaistusohjauksen älykkäiden moduulien kanssa.
✅ Himmentää ilman jälkihlovia: Sammuttaa kokonaan ilman jäännösvaloa, parantaen käyttökokemusta.
