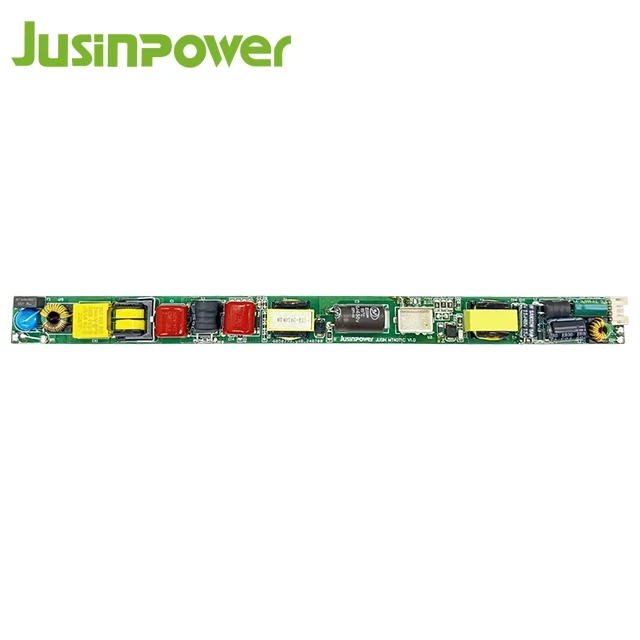

PWM-himmennettävä välkkymätön putkiohjain
LED-putkien välkkymätön ohjain käyttää pulssinleveysmodulaatio (PWM) -tekniikkaa, joka tarjoaa tasaisen himmennyskokemuksen ilman välkkymistä, suojaa näköä ja tarjoaa mukavan valaistusilmapiirin. Se on helppokäyttöinen, sillä se on erittäin tarkka, tehokas ja sillä on erinomainen himmennysvaikutus. Se on erittäin yhteensopiva useiden valaistusjärjestelmien kanssa ja mahdollistaa tarkan kirkkauden säädön. Tämä ohjain voi tuottaa tasaisia valotehosteita ja parantaa yleistä valaistuksen laatua.
Parhaat ominaisuudet ja edut:
|
|
|
|
|
|
1 % syvähimmennettävä |
Vilkkumaton |
5V apuvirtalähde |
Ultra pieni ohut |
1.PWM-himmennettävä putkiohjain. Yksinkertainen ja tehokas käyttö, tarkka ja tasainen himmennys
2.Suuri tehokerroin (PF0.9), pieni THD. Pienennä tehohäviötä ja pidentää laitteen käyttöikää
3.Välkkymätön matkapuhelinvalokuvaukseen
4.200-240Vac-tulo

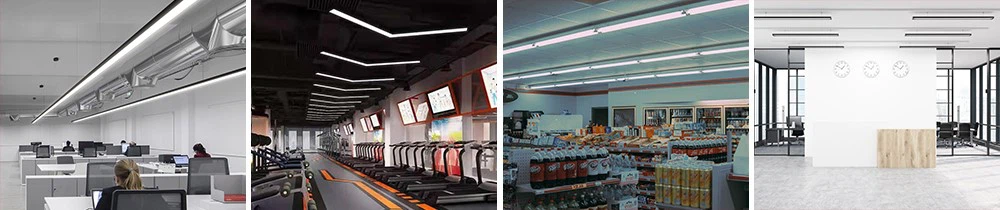

Sovellusskenaario:
Varastot: LED-ajureita käytetään korkean ja matalan tilan valaisimissa tehokkaan valaistuksen aikaansaamiseksi, mikä takaa turvallisuuden ja näkyvyyden suurissa tiloissa.
Tuotetiedot:

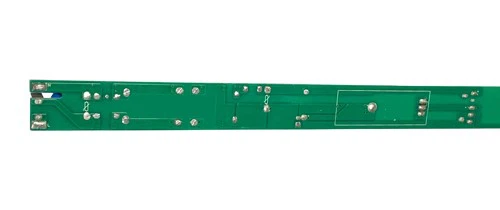

FR4 PCB:n tiheys ilmaisee sen painon suhteen tilavuuteen. Tyypillinen FR4:n tiheys on 1,85/cm2. Tämä tekee siitä kevyen mutta jäykän materiaalin, joka soveltuu moneen eri käyttötarkoitukseen kodin elektroniikasta kannettavissa viestintälaitteissa käytettäviin PB:ihin.

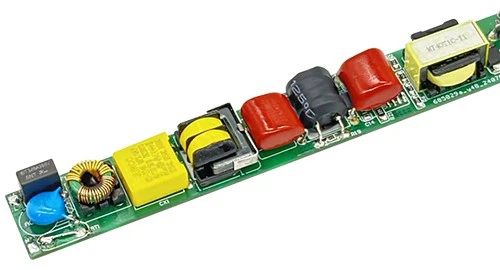

Standardien noudattaminen: Monilla alueilla on tiukat EMI-päästöjä koskevat määräykset. EMC-komponentit auttavat LED-ajureita täyttämään nämä standardit, mikä tekee tuotteista markkinavalmiita ja lain vaatimusten mukaisia.

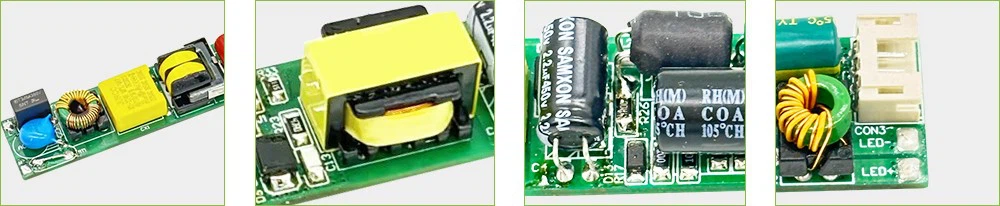

Stabiloiva teho: Stabiloimalla lähtöjännitteen kondensaattorit varmistavat tasaisen valontuoton LEDeistä, estävät välkkymisen ja varmistavat tasaisen ja luotettavan valaistuksen.

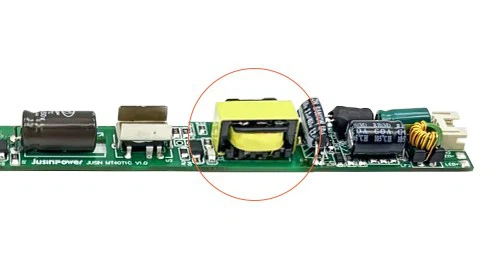

Muuntajat auttavat suodattamaan sähköisen melun ja häiriöt virtalähteestä ja tarjoavat puhtaamman ja vakaamman tehon LEDeille.

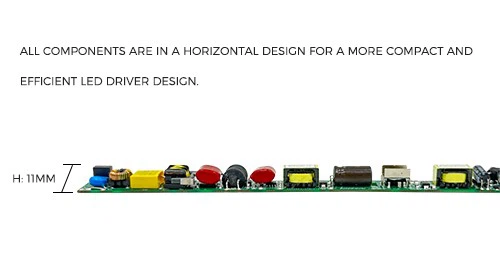

Vaakasuoraan järjestetyt komponentit voivat olla helpommin saavutettavissa tarkastusta, huoltoa ja vaihtoa varten, mikä helpottaa huoltoa.
Älykkäät anturit voivat säätää valaistusta vuorokaudenajan, toiminnan tai tiettyjen käyttäjien mieltymysten mukaan, mikä luo mukavamman ja käyttäjäystävällisemmän ympäristön.
SähköinenChart:
Testi TA25 asteessa ja lähtövirta 280mA
Mitat (mm):
Pituus: 220mm Leveys: 17mm Korkeus: 11mm
Johdotusohjeet:
Tuotteen kaksi päätä on kytketty, toinen pää on AC-tulopää, hitsaa musta/valkoinen PVC-johto ja toinen pää on DC-lähtö ja himmennyssignaalin tulopää. LED+ ja LED- on kytketty LED-lampun positiiviseen ja negatiiviseen napaan. pääte on kytketty PWM-himmennyssignaaliin.
Tuotteen pakkaus:
Suositut Tagit: pwm himmennettävä värinätön putkiohjain, Kiina pwm himmennettävä välkkymätön putkiohjain valmistajat, toimittajat, tehdas
MT40T1C
|
Psuorituskykyä |
||
|
Malli |
MT40T1C-1400300 |
|
|
Syöte |
Jännite |
200-240Vac |
|
Taajuusalue (Hz) |
50/60 Hz |
|
|
Tehokkuus |
89%@230Vac täysi kuorma |
|
|
Tehotekijä |
Suurempi tai yhtä suuri kuin 0.9@230Vac täysi kuormitus |
|
|
THD (täysi kuorma) |
<20 %@230Vac full load |
|
|
AC virta (maks.) |
0.26A@230Vac täysi kuorma |
|
|
Valmiustila virta |
<1W |
|
|
Syöttövirta (Kylmämoottorin käynnistys) Max |
20A huippu @ 180V |
|
|
28A huippu @ 230V |
||
|
30A huippu @ 260V |
||
|
Vuotovirta (maks.) |
<0.5mA |
|
|
Lähtö |
Jännite (Vdc) / Virta (mA) Teho (W) |
60-140Vdc/280mA 36W |
|
Aaltoilujännite |
<5% |
|
|
kanava |
/ |
|
|
Linjan säätö |
±5% |
|
|
No Load Output Voltage |
180V |
|
|
Aloitusaika |
<0.5S@260V ＜1S@180V |
|
|
Apujännite |
5V |
|
|
Toiminto |
Himmennysmenetelmä |
3.3V PWM himmennys |
|
Himmennysvirta |
<2mA@1% <280mA@100% |
|
|
Himmennysalue |
1 %-100 %(vakio) |
|
|
10 %-100 % (valinnainen ) |
||
|
Tehon säätö |
/ |
|
|
Suojaus |
Ylilämpötila |
Kun lämpötila on liian korkea, sulje alas lähtö, palaa normaaliin vapautumisen jälkeen |
|
Ylikuormitus |
On-load-jännite on liian korkea syötettäväksi suojaa. palaa normaaliksi sen jälkeen vapauttaa |
|
|
Oikosulku |
Siirry hikkatilaan ja palaa normaalitilaan vapautumisen jälkeen |
|
|
Koko |
|
|
Pituus |
220 mm |
|
Leveys |
17 mm |
|
Korkeus |
11 mm |
|
Paino (g) |
≈45g |
|
Ympäristö |
|
|
Turvallisuusstandardi |
CE, luokka 2 |
|
EMC |
Täytä EN IEC 55015:2019/A11:2020 |
|
Käyttölämpötila |
-20 astetta 50 asteeseen |
|
Varastointilämpötila, kosteus |
-20 astetta 85 asteeseen, 20-90%RH |
|
Takuu Tc |
50000Hour (s)@TC:＜80 astetta |
|
Ylijännitesuoja |
LN 1KV |
|
Ip-luokitus |
IP20 |
|
Sarjan kuljettaja |
|||||||
|
Malli |
Max teho |
Tulojännite |
Lähtöjännite |
Lähtövirta |
Tehotekijä |
Tehokkuus |
Koko |
|
MT40T1C-1400300 |
36W |
200-240Vac |
60-140Vdc |
280mA |
0.9 |
89% |
L220*W17*H11 |
