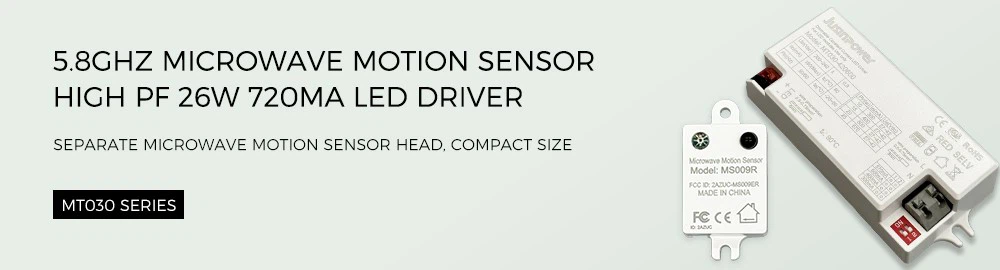

5,8 GHz: n mikroaalto -liikkeen anturi High PF 26W 720MA LED -ohjain
Tämä 30 W: n LED -ohjain on suunniteltu suurella tehokerroimella (PF) parantaakseen energiatehokkuutta, varmistaen minimaalisen tehon menetyksen ja valaistusjärjestelmän tehokkuuden maksimoimiseksi. Kuljettaja, jolla on 5,8 GHz: n mikroaalto-liikkeen anturi, joka tarjoaa tarkan liikkeen havaitsemisen, jopa materiaalien, kuten lasin, puun ja muovin, kautta, mikä tarjoaa erinomaisen suorituskyvyn sekä energiansäästöjen että toiminnallisuuden suhteen.

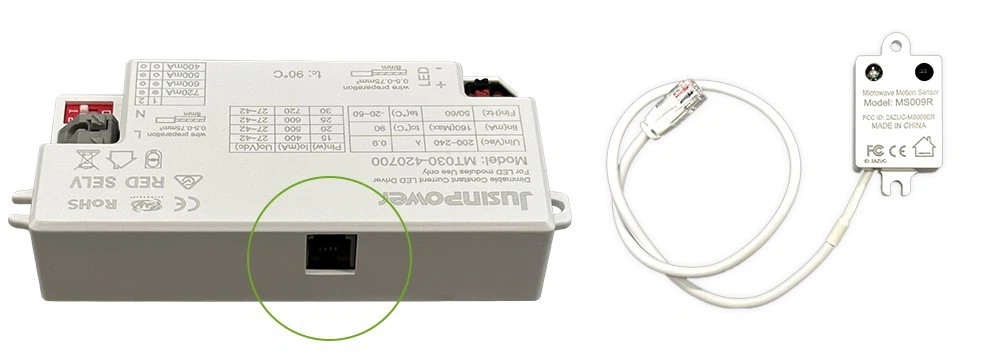

1.Eparate -mikroaalto -liiketunnistimen pää, kompakti koko.
2.Se integroi 5,8 GHz: n mikroaaltotunnistimen moduulin ja 2,4 GHz: n langattoman kytkentämoduulin saavuttaen sekä tunnistus- että synkronoidut kytkentätoiminnot.
3.5.8 GHz: n mikroaalto -liikkeen anturi.
4.Lataa suojaus, oikosulku.
Parhaat ominaisuudet ja edut:
 |
 |
 |
 |
|
Ulkoinen anturi |
Välkkymätön |
Erittäin ohut koko |
Korkea PF ja matala THD |
Sovellusskenaario:

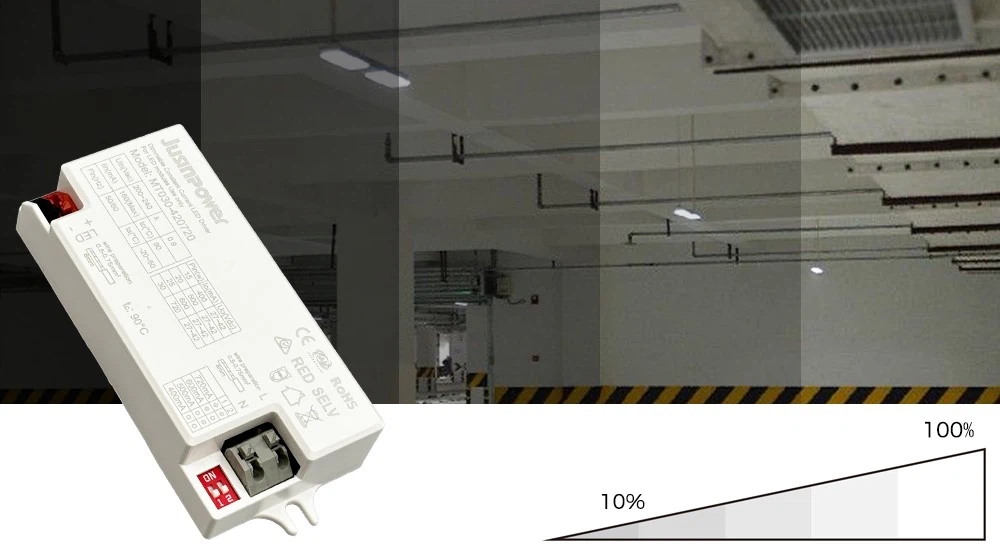

Julkiset alueet: käytävät ja portaat:Pienikokoiset ohjaimet voidaan asentaa pieniin tiloihin. Yhdistettynä mikroaalto -tunnistukseen valot kytketään automaattisesti päälle vain, kun joku kulkee, mikä voi parantaa turvallisuutta ja vähentää energiankulutusta. Parkkipaikat: Sopii asennukseen sisä- ja ulkoparkkipaikoilla. Mikroaaltouunin tunnistustekniikka voi sammuttaa valot automaattisesti, kun kukaan ei ole ympärillä, mikä säästää energiaa.
PRODUCT -yksityiskohdat:
Tämä on 12 V: n apulähteen rajapinta, joka voi yhdistää älykkään moduulin.
Tukee PWM: n himmentämistä, joka tarjoaa sileän 10-100% himmennysalueen joustavalle valaistusohjaukselle.

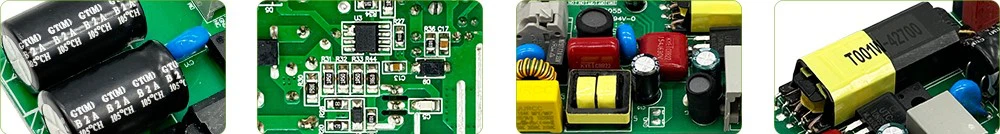

Korkeataajuinen matala tuotemerkki IC tarpeeksi EMC -komponentit lisäävät tehokkuutta
Impedanssikondensaattori

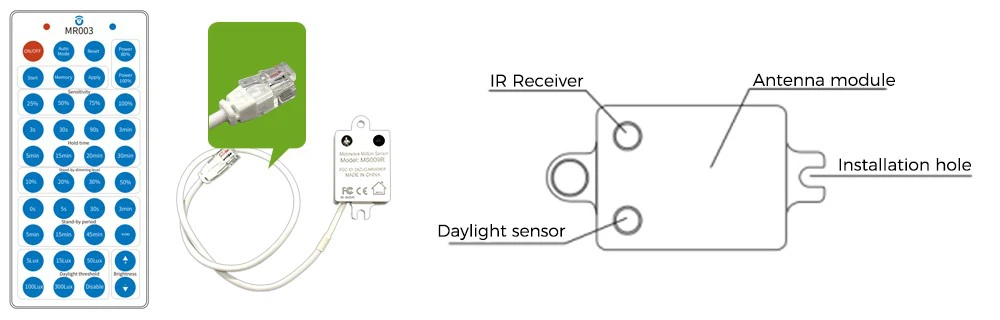

Anturimoduulista
Anturin tekniset parametrit
|
Syöttö |
Käyttöjännite |
5 ~ 24 VDC |
|
Käyttövirta |
23mas |
|
|
Tulos |
Tulos |
Pwm |
|
Anturi Parametrit |
Mikroaaltotaajuus |
5,8 GHz ± 75MHz |
|
Mikroaaltovoima |
<0.3mW |
|
|
Herkkyys |
100%\/75%\/50%\/25%(katso kaukosäädin) |
|
|
Pitää aikaa |
3s\/30s\/90s\/3 min\/5 min\/15min\/20 min\/30 minuuttia (katso kaukosäädin) |
|
|
Päivänvalon kynnysarvo |
Poista\/300lux\/100lux\/50lux\/15lux\/5lux (katso kaukosäädin) |
|
|
Kaukainen aika |
0 s\/5s\/30s\/3min\/5min\/15min\/45min\/+∞ (katso kaukosäädin) |
|
|
Himmennystaso |
10%\/20%\/30%\/50%(katso kaukosäädin) |
|
|
Asennuskorkeus |
Max.9m (kattoasennettu) |
|
|
Havaitsemisalue |
Säde 4-5 m (kattoasennettu 6m) |
|
|
Käyttölämpötila |
-35 aste ~ 70 astetta |
|
|
Takuu |
5 vuotta |
|
|
Muut |
Oletusasetus: herkkyys 1 0 0%, pidä aika 3, päivänvalokynnys pois käytöstä, stand-by-aika 0s. |
|

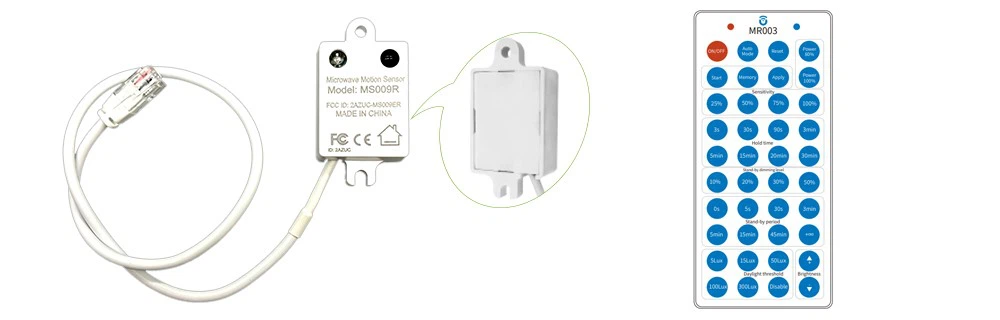

Ohjaimen tekniset parametrit
|
Avain |
Funktio |
|
|
Päälle\/pois |
Valon asettaminen pysyväksi päälle tai pois päältä ilman liiketilaa |
|
|
Auto |
Vaihda anturitilaan ja palauta uusin anturiasetus |
|
|
Nollata |
Käännä anturi oletusasetuksessa (3s-aika, 0 stand-by-aika, lux poistettava, 100% herkkyys). |
|
|
Teho (80%\/100%) |
Nopea asettaminen tehonlähtöön 80% tai 100% |
|
|
Kirkkaus (+\/-) |
Pitkä painamalla tätä painiketta asettaaksesi virran 20%: sta 100%: iin, saatavana pysyvästi tilassa tai anturitilassa. |
|
|
Alkaa |
Ohjelmatila |
1. Paina aloita ohjelmatilaan ja valitse sitten ① -herkkyys ② PITÄ AIKA ③Standby -himmennystaso ④standby -ajanjakson ⑤daylight -kynnysarvoon asetukseen. 2. Paina muistia tallentaaksesi parametrit ①-⑤: n valittu vaiheessa 1 3. Paina Käytä ①-⑤-parametrit kohdeanturille. Huomautus: Kun painat käynnistystä, sinun on painettava mitä tahansa ①-⑤-parametripainiketta 30-vuotiaana, paina minkä tahansa painikkeen välinen aikaikkuna on 30-vuotiaita, se lopettaa ohjelmatilan, jos mitään painiketta ei painaa 30-vuotiaana. |
|
Muisti |
Tallenna asetus |
|
|
Soveltaa |
Yksi avain sovelletaan |
|
|
Herkkyys |
Tällä alueella liike havaitaan ja kykenee laukaisemaan anturin. 100%: n havaitsemisalue tunnetaan myös vahvin herkkyys. |
|
|
Pitää aikaa |
Valon pitäminen 100% kirkkauden jälkeen esineiden liikkumisen jälkeen poistuu havaitsemisalueelta. |
|
|
Himmennystaso |
Himmennystaso valmiusjaksolla. |
|
|
Kaukainen aika |
Valon pitäminen alhainen lähtö ennen kuin se on täysin kytketty o ff. Kun se on asetettu nimellä "+∞", valo pysyy aina alhaisella ulostulolla, jos ei liikkua havaitsemisalueella eikä käänny o ff. |
|
|
Päivänvalon kynnysarvo |
Ympäristön kirkkauden määritelmä; Vain kun ympäristön kirkkaus on alhaisempi kuin esiasetettu erityinen lux -määrä, anturi toimii; Kun se on asetettu "pois käytöstä", anturi havaitsee liikkeen ympäristön kirkkaudesta riippumatta. |
|
Soveltaminen
On\/pois -toiminto:
Päivänvalon kynnysarvo on asetettu "3 0 0lux\/100lux\/50lux\/15lux\/5lux, stand-by-ajan on asetettu" 0s ".
Päivänvalon kynnys on asetettu "poistamaan käytöstä". Valoa liikkeen havaitsemisen jälkeen, kun ihmiset poistuvat, valaise pois päältä.
Himmennettävä ohjaus-\/käytävän toiminto:
Päivänvalon kynnysarvo on asetettu "10lux\/25lux\/50lux, stand-by-ajanjakso on asetettu" 5s\/30s\/3min\/5min\/45 min ".
Havaitseminen:
Sähköinen ominaisuus:
Mitattu TA 25 asteessa, lähtövirta 720MA

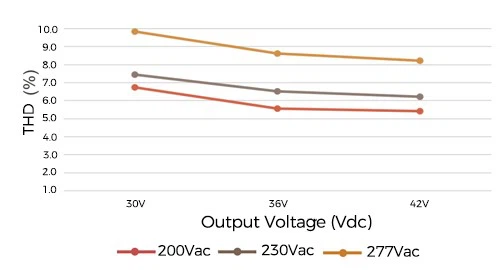

| ★ Tehokkuus vs. lähtöjännitekäyrä | ★ Kokonaisharmoninen vääristymä vs. lähtöjännitekäyrä |
 |
 |

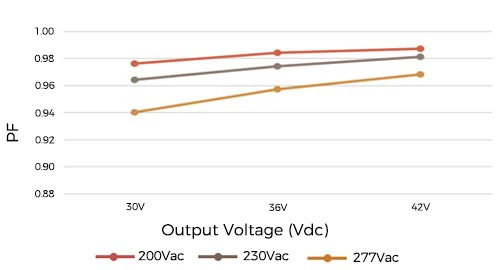

| ★ Tehokerroin vs. lähtöjännitekäyrä | ★ Lähtövirta vs. himmennysjännite (tyypillinen) |
 |
 |
| ★ Lifespan vs Lämpötila (aste) | ★ Lähtöjännite vsut lähtövirta |
 |
 |
Ulottuvuus (mm)
Pituus: 115 Leveys: 46 Korkeus: 23
WIringDiagrammi
AC -jännitetulo 180-265 v. DC -lähtöpääte. Sivu 12 V: n apulaitteella voidaan kytkeä älykäs moduuliin. Merkitty positiivisilla ja negatiivisilla napoilla, missä kytket LED -valon. Voimaa voidaan säätää
Ulkoinen dip -kytkin.
Tuotepakkaus:
Suositut Tagit: Korkea PF 26W 720MA LED -kuljettaja rakennetaan 5,8 GHz: n mikroaalto -liikkeen anturiin, Kiinan korkea PF 26W 720MA LED -kuljettaja rakenne 5,8 GHz: n mikroaalto -liiketunnistimen valmistajiin, toimittajiin, tehtaalla
Mt 030-420720
|
Suorituskyky |
|||||||
|
Malli |
Mt 030-420720 |
||||||
|
Syöttö |
Jännite |
180-265 VAC |
|||||
|
Taajuusalue (Hz) |
50\/60Hz |
||||||
|
Tehokkuus |
88%@230VAc täysi kuorma |
||||||
|
Tehokerroin |
Suurempi tai yhtä suuri kuin 0. 9@180VAC\/60Hz, täysi kuorma |
||||||
|
Suurempi tai yhtä suuri kuin 0. 9@230VAC\/60Hz, täysi kuorma |
|||||||
|
Suurempi tai yhtä suuri kuin {{0 }.9@265vac\/60Hz, täysi kuorma |
|||||||
|
THD (täysi kuorma) |
<10 %@180Vac full load |
||||||
|
Vaihtovirta (max) |
{{0 }.17a@180Vac täysi kuorma |
||||||
|
Valmiustila |
<1W |
||||||
|
Inrush -virta (Kylmämoottorin käynnistys) Max |
180 V 20A -huippu, 500US kesto (10% IPEAK) |
||||||
|
230 V 25A -huippu, 600US kesto (10% IPEAK) |
|||||||
|
265 V 35A -huippu, 800US kesto (10% IPEAK) |
|||||||
|
Vuotovirta (max) |
<0.15mA@265V |
||||||
|
Tulos |
Virta (MA)\/jännite (VDC) Voima (W) |
30-42 VDC\/720MA\/26W |
|||||
|
Nykyinen aalto
|
<5% |
||||||
|
Kanava |
1 lähtökanava |
||||||
|
Lineaarinen säätely |
±5% |
||||||
|
Lähtöjännite |
<50V |
||||||
|
Alkamisaika
|
<0.5S@265V ＜1S@180V |
||||||
|
Apujännite |
12 V\/100MA |
||||||
|
Funktio |
Himmennysmenetelmä |
5v PWM |
|||||
|
Himmentämisvirta |
/ |
||||||
|
Himmennysalue |
10%-100%(vakio) |
||||||
|
Säätää virtaa |
Neljäs vaihde |
||||||
|
Suoja |
Ylilämpötila |
/ |
|||||
|
Ylhäällä |
Lastausjännite on liian korkea syöttääkseen Suojaus. Palaa normaaliin vapauttamisen jälkeen |
||||||
|
Oikosulku |
Syötä hikka -tila ja palaa normaaliin vapauttamisen jälkeen |
||||||
|
Koko |
|||||||
|
Pituus |
115 mm |
||||||
|
Leveys |
46 mm |
||||||
|
Korkeus |
23 mm |
||||||
|
Asennuspituus |
105g |
||||||
|
Paino (g) |
100g |
||||||
|
Ympäristö- |
|||||||
|
Turvastandardi |
EN61347 |
||||||
|
Ce |
EN61347 |
||||||
|
Käyttölämpötila |
-20 aste 50 asteeseen |
||||||
|
Säilytyslämpötila, kosteus |
-20 aste 85 asteeseen, 20-90%RH |
||||||
|
Takuu TC |
50000HOUR (S) @TC: 80 aste |
||||||
|
Ylivoimainen suojaus |
L-N 500V |
||||||
|
IP -luokitus |
/ |
||||||
|
Materiaali |
/ |
||||||
|

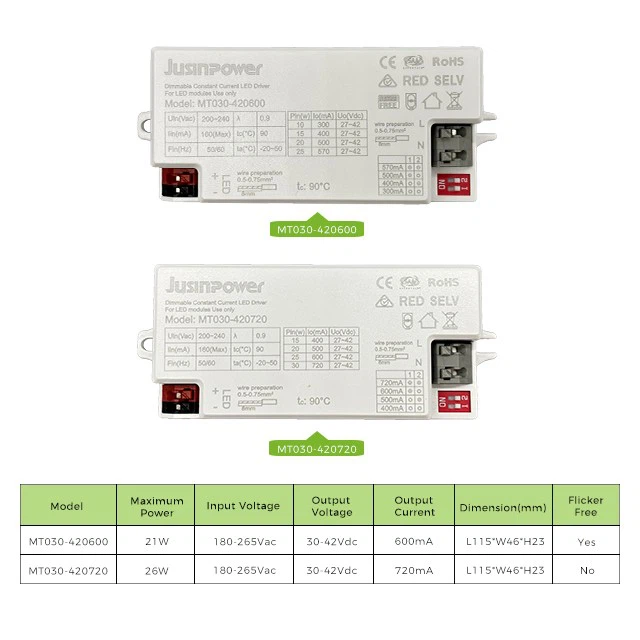

Sarjankuljettaja |
|||||||
|
Malli |
Enimmäisvoima |
Tulojännite |
Lähtöjännite |
Lähtövirta |
Tehokerroin |
Voima Sääntely |
Tehokkuus |
|
Mt 030-420600 (Vilkuvapaa) |
21W |
180-265 VAC |
30-42 vdc |
600MA |
0.9 |
Säädettävä |
87% |
|
Mt 030-420720 |
26W |
180-265 VAC |
30-42 vdc |
720MA |
0.9 |
Säädettävä |
88% |
